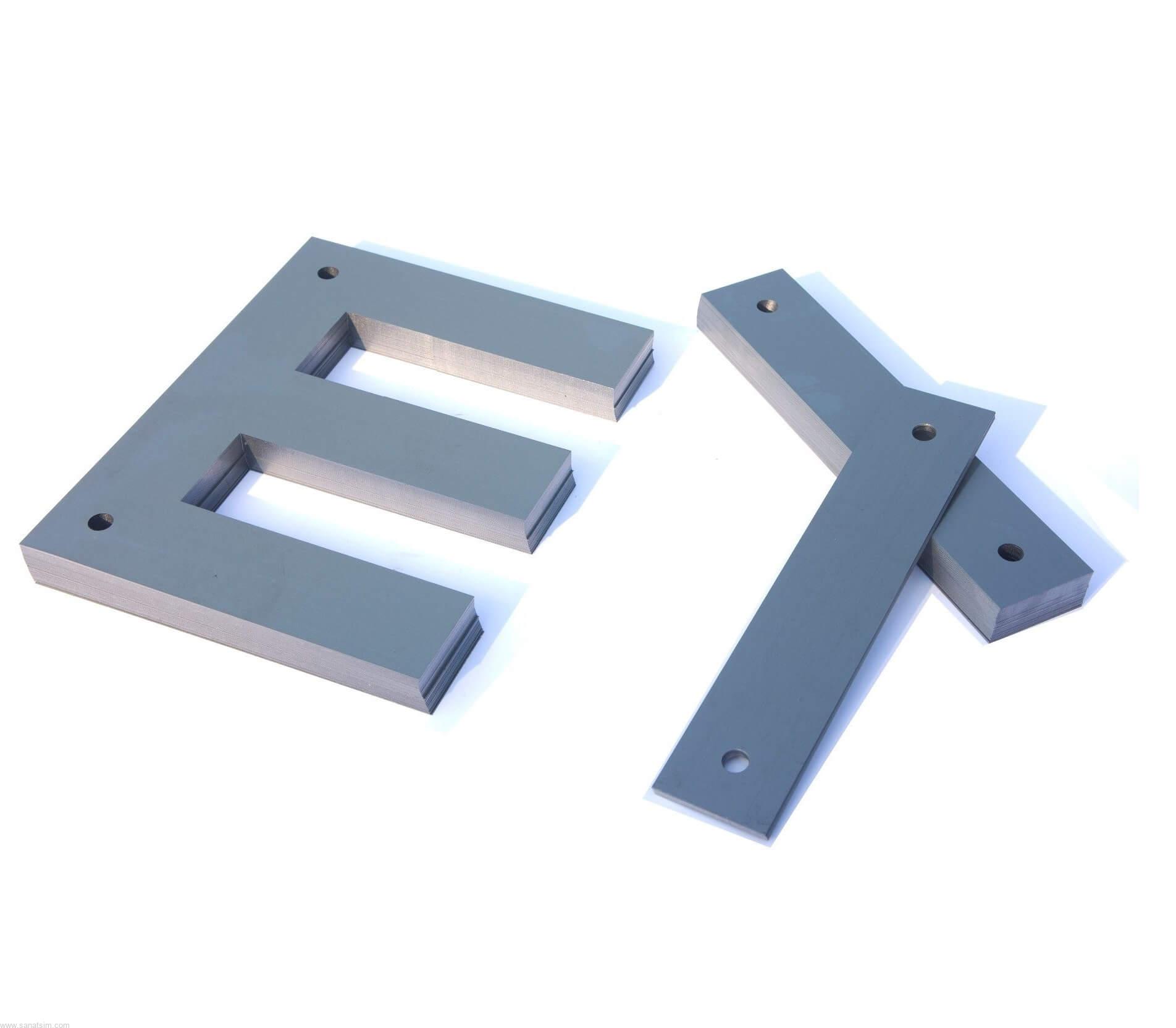

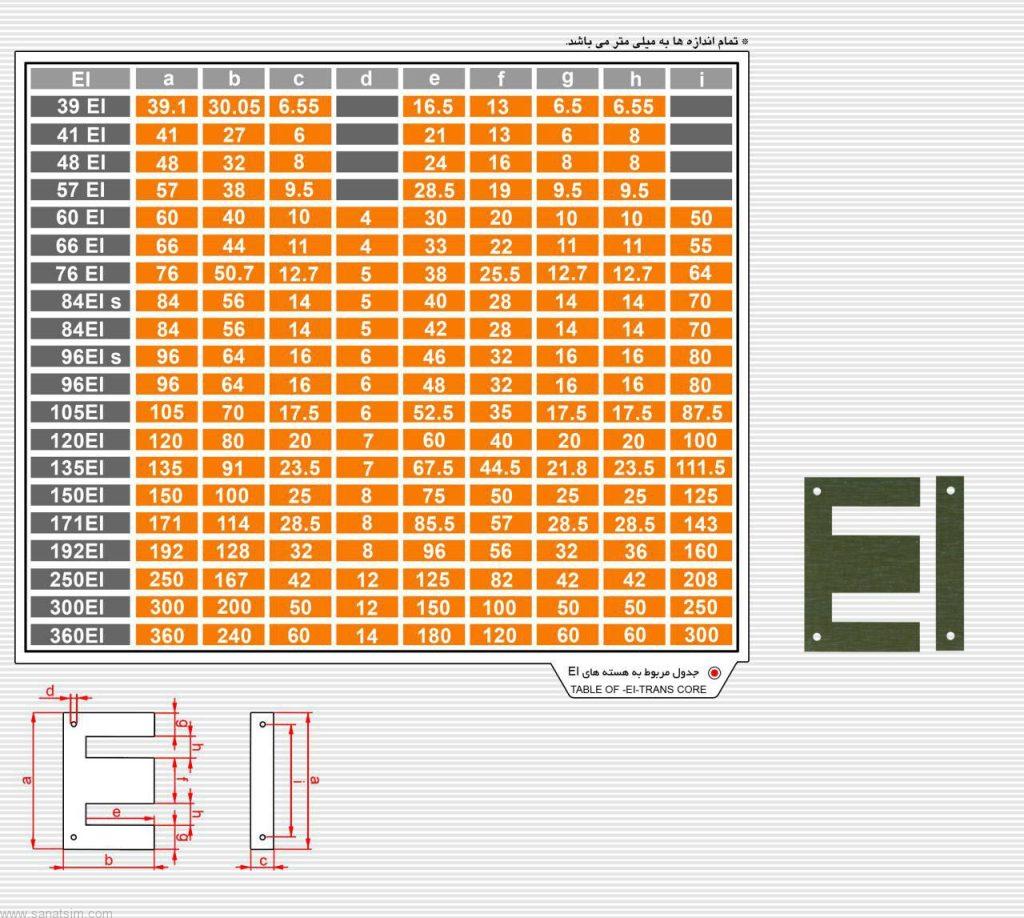

آهن ترانس یا همان هسته ترانسفورماتور متشکل از ورق های نازکی است که نسبت به یکدیگر عایق هستند و سطح آنها با توجه به قدرت ترانسفور ماتور ها محاسبه می شود. این ورق ها از آهن بدون پسماند با آلیاژی از سیلیسیم (حداکثر ۴٫۵ در صد ) که دارای قابلیت هدایت الکتریکی و مغناطیسی زیاد است ساخته می شوند.

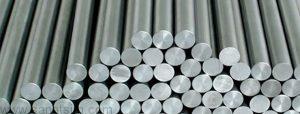

به منظور پاسخ به این سوال که میلگرد ترانس چیست، باید گفت که میلگرد ترانس، نوعی میلگرد ساده و بدون آج بوده و به دلیل پولیش خوردن سطحی، سطح آن کاملاً صاف و صیقلی است. این میلگرد از مقاومت کششی بالایی برخوردار است و در صنایع مختلف کاربرد دارد.
انواع میلگرد ترانس
شرکت‌هایی که در حوزه تولید میلگرد ترانس فعال هستند، این دسته از محصولات را در مدل‌های مختلف تولید می‌کنند. از مهم‌ترین انواع میلگرد ترانس می‌توان به موارد زیر اشاره کرد:
۱) میلگرد ترانس تک پولیش
یکی از انواع میل ترانس، میلگرد ترانس تک پولیش است. این محصول دارای یک مرحله پولیش بوده و سطح آن صاف و براق است. از این میلگرد در ساخت قطعات خودرو، سازه‌های معماری و قطعات پمپ‌های آب و نفت، سیلندرهای هیدرولیکی و… استفاده می‌شود
۲) میلگرد ترانس دو پولیش
نوع دیگری از میلگرد ترانس که توسط کارخانه‌ها تولید می‌شود، میلگرد ترانس دو پولیش است. ویژگی مهمی که این نوع میلگرد دارد، این است که در فرآیند ساخت آن شاهد دو مرحله پولیش هستیم و این موضوع باعث شده تا سطح آن بسیار صاف، براق و آینه مانند باشد. از این میلگرد در ساخت قطعات حساس مانند قطعات هیدرولیکی و پنوماتیکی و همچنین در مواردی که نیاز به سطحی آینه‌ای و محکم است (مانند نمای ساختمان) استفاده می‌شود.
۳) میلگرد ترانس شش پر
یکی دیگر از انواع میلگردهای ترانس موجود در بازار میلگرد ترانس شش پر است. این محصول دارای سطحی شش ضلعی بوده و از آن در ساخت قطعات ماشین آلات صنعتی استفاده می‌شود. این نوع میلگرد با استفاده از آلیاژ ST37 (فولاد آلیاژی) ساخته می‌شود. این موضوع باعث شده تا این میلگرد استحکام و زیبایی ظاهری بالایی داشته باشد
۴) میلگرد ترانس بلبرینگ خور
میلگرد ترانس بلبرینگ خور از دیگر انواع میلگرد ترانس موجود در بازار است. این میلگرد قابلیت بلبرینگ خوری دارد. این قابلیت به آن معنا است که میلگرد می‌تواند به راحتی بلبرینگ را در خود جای دهد. میلگرد ترانس بلبرینگ خور معمولاً از فولاد آلیاژی CK45 ساخته می‌شود. این فولاد دارای استحکام و مقاومت بالایی است و می‌تواند در برابر بارهای سنگین مقاومت کند.
۵) میلگرد ترانس مفتول
یکی دیگر از انواع میلگرد ترانس، میلگرد مفتول است. این نوع میلگرد معمولا در مکان‌هایی مورد استفاده قرار می‌گیرد که نیاز به تغییر شکل و خم‌کاری دارد. میلگرد ترانس مفتول، در حین این که قابلیت خم و انعطاف‌پذیری بالایی دارد، به شکلی است که از نظر ظاهر، صیقلی و صاف است. به صورت کلی از این میلگرد اکثرا در دکوراسیون ادارات و منازل مورد استفاده قرار می‌گیرد.
۶) میلگرد ترانس سنگ خورده
از دیگر انواع میلگرد ترانس، می‌توان به میلگرد ترانس سنگ خورده اشاره کرد. به منظور تولید این محصول، از دستگاه‌های مخصوصی استفاده شود. یکی از معروف‌ترین دستگاه‌هایی که برای سنگ زنی مورد استفاده قرار می‌گیرد، لیدکوپینگ (LIDKOPING) است. استفاده از این دستگاه‌ها باعث شده تا این محصول، ضخامت بین ۳ تا ۱۰۰ میلی‌متر داشته و همچنین تلرانس بسیار دقیقی داشته باشد. این میلگرد به دو شکل میلگرد سر زرد و میلگرد سر قرمز قابل خریداری است. میلگرد سر قرمز با حروف CK و میلگرد سر زرد با ST نمایش داده می‌شود. این رنگ بیان روش تولید و ساختار میلگرد سنگ خورده است.
هسته ترانس چیست ؟
هسته ترانسفورماتور یک قطعه از مواد مغناطیسی با نفوذ پذیری مغناطیسی بالا است که برای محدود کردن و هدایت میدان مغناطیسی در دستگاه های الکتریکی، الکترومکانیکی و مغناطیسی مانند الکترومغناطیسی، ترانسفورماتور، موتور الکتریکی، ژنراتور، القایی، مغناطیسی ضبط مغناطیسی و مغناطیسی استفاده می شود. از فلز فرومغناطیسی مانند آهن و یا ترکیبات فرمی مگنت مانند فریت ها ساخته شده است. نفوذ پذیری بالا نسبت به هوا اطراف باعث می شود خطوط میدان مغناطیسی در مواد هسته ترانسفورماتور متمرکز شوند. میدان مغناطیسی اغلب توسط یک سیم پیچ جریان در اطراف هسته ایجاد می شود.
استفاده از هسته ترانسفورماتور می تواند قدرت میدان مغناطیسی در یک سیم پیچ الکترومغناطیسی را با چند صد برابر بیشتر از هسته ترانسفورماتور بدون هسته افزایش دهد. با این حال هسته های ترانسفورماتور عوارض جانبی دارند که باید در نظر گرفته شود. در دستگاه های متناوب (AC) آنها باعث تلفات انرژی می شوند، به علت هیسترزیزه و جریان های پیچشی در برنامه های کاربردی مانند ترانسفورماتور و سلف ها، خسارات هسته ای نامیده می شود. مواد مغناطیسی “نرم” با کمرنگ بودن و هیسترزیس کم، مانند فولاد سیلیکون یا فریت، معمولا در هسته استفاده می شود.
هسته ترانس از نوارهای نازک از ورق سیلیس دانه گرا ساخته شده است که لمینیت نامیده می شود که با پوشش های نازک مواد عایق الکتریکی جدا شده (با این حال هنوز هم از نظر مغناطیسی) یکدیگر هستند. این امر برای کاهش ضررهای بدون بار ترانسفورماتور مهم است. هسته ترانس منبع گرما در ترانسفورماتور است و به عنوان یک هسته در اندازه افزایش می یابد، کانال های خنک کننده در داخل هسته ممکن است لازم باشد. مشکلات مانند لمینیت هسته ای کوتاه مدت منجر به افزایش ضرر و احتمالا گرمای بیش از حد هسته ترانسفورماتور خواهد شد.
میدان مغناطیسی هسته ترانس
ترانسفورماتور ولتاژ می تواند به عنوان یک جزء الکتریکی به جای یک مولفه الکترونیکی مورد توجه قرار گیرد. ترانسفورماتور اساسا دستگاه الکتریکی منفعل الکترومغناطیسی استاتیک (یا ثابت) است که بر اساس قانون القای فارادی با تبدیل انرژی الکتریکی از یک مقدار به دیگری کار می کند. هسته ترانس این را با اتصال دو یا چند مدار الکتریکی به یکدیگر با استفاده از یک مدار مغناطیسی معمولی که توسط ترانسفورماتور تولید می شود، انجام می دهد. ترانسفورماتور بر اساس دستورالعمل “القای الکترومغناطیسی” عمل می کند، به شکل القاء متقابل. القاء متقابل فرایندی است که توسط آن یک سیم پیچ مغناطیسی هسته ترانس ولتاژ را به یک کویل دیگری که در مجاورت آن قرار دارد القا می کند. سپس می توانیم بگوییم که هسته ترانس در “میدان مغناطیسی” کار می کنند و هسته ترانس از این واقعیت که “یک” ولتاژ یا سطح فعلی را به دیگری تبدیل می کنند، نام خود را می گیرند.
هسته ترانس در ترانسفورماتور قادر به افزایش و یا کاهش ولتاژ و جریان فعلی عرضه خود، بدون تغییر فرکانس خود، و یا میزان برق از طریق یک سیم پیچ به دیگری از طریق مدار مغناطیسی هسته ترانس است. یک ترانسفورماتور ولتاژ تک فاز اساسا شامل دو کویل الکتریکی سیم است، یکی از آن ها «سیم پیچ اولیه» نامیده می شود و دیگری سیم پیچ ثانویه نامیده می شود. برای این آموزش، قسمت “اولیه” ترانسفورماتور را به عنوان طرفی که معمولا قدرت را به دست می گیرد، تعریف می کنیم و “ثانویه” به عنوان طرفی است که معمولا قدرت را ارائه می دهد. در یک ترانسفورماتور ولتاژ تک فاز، هسته ترانس ابتدا معمولا با ولتاژ بالاتر است.
هسته ترانس چگونه کار می کند؟
هسته ترانس برای سطح بالای نفوذ پذیری آن ها شناخته شده است، و آن ها را انتخاب خوبی برای انتقال ولتاژ در سطح فرکانس صوتی می کند، به عنوان هسته ترانس نفوذ کننده جریان جریان مغناطیسی را کاهش می دهد. با این حال، هسته ترانس بدون سر و صدا دارای سطح بالایی از افت جریان جریان الکتریکی هستند که زمانی اتفاق می افتد که یک ماده هدایت کننده در یک میدان مغناطیسی در حال تغییر قرار بگیرد و می تواند به گرمایش هسته ترانس منجر شود. به علت حضور چندین ورق سیلیس، که توسط مواد عایق غیر مستقیم بین لایه ها محافظت می شود، این جریان های گردابی در آن قرار دارند و اثرات مغناطیسی کاهش می یابد. اگرچه لمینیت نازک برای تولید سخت تر است و گران تر است، آنها در ترانسفورماتورهای با فرکانس بالا کارایی دارند
